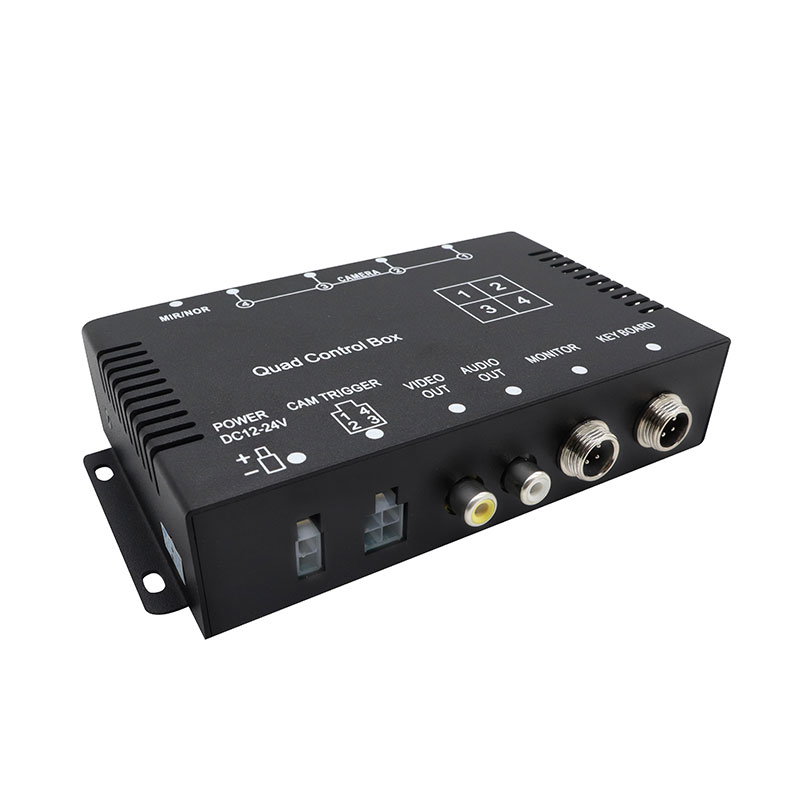

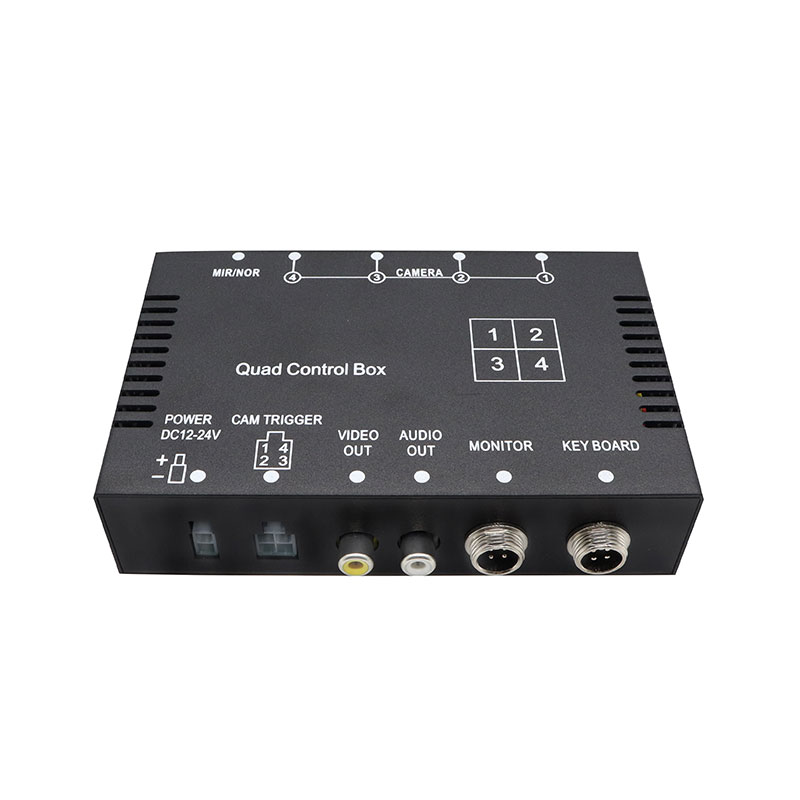

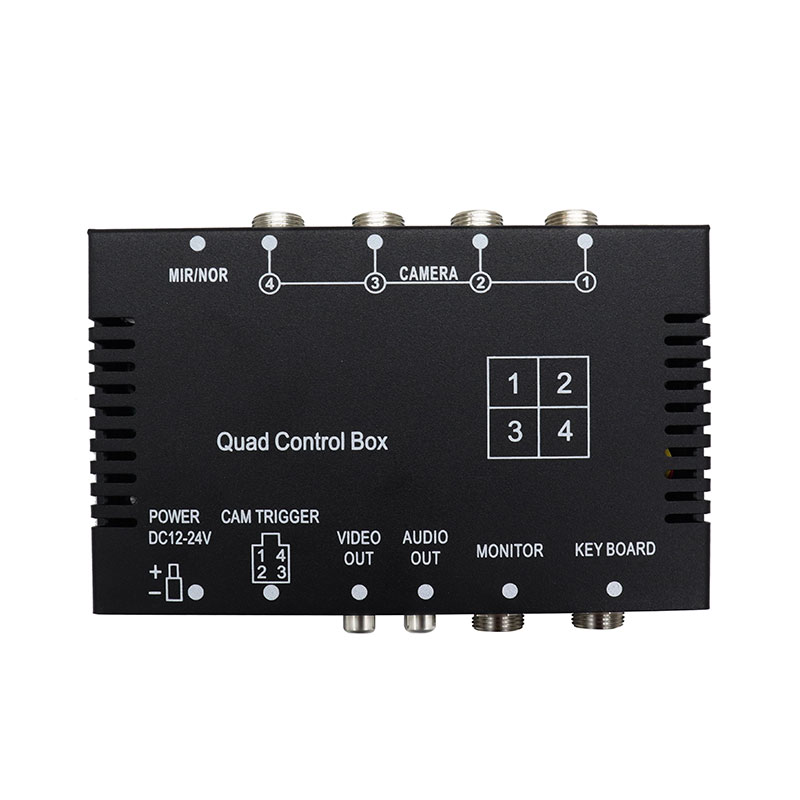

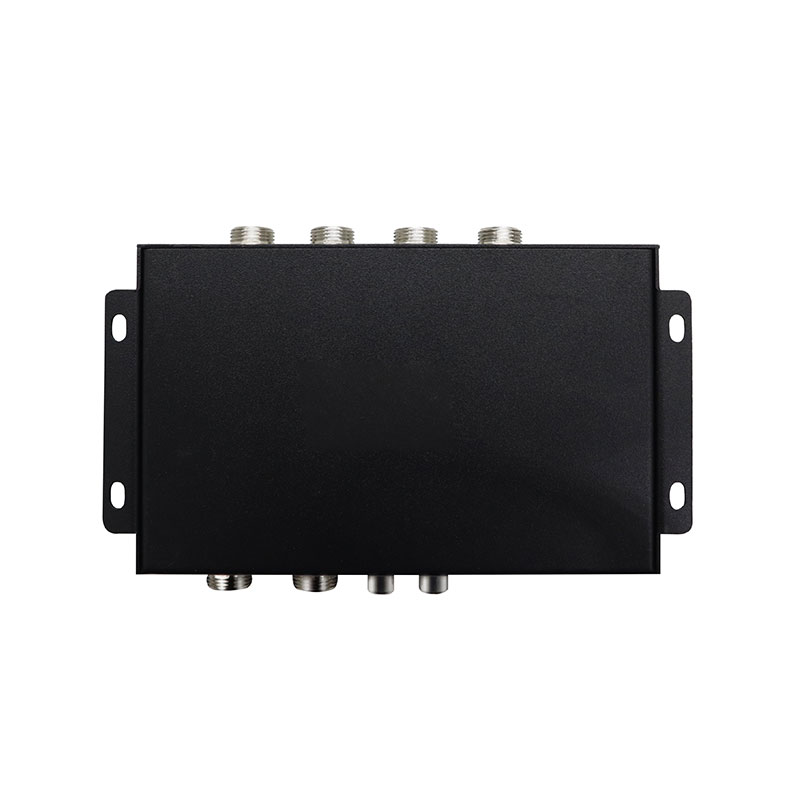

Kotak Kontrol Video Kendaraan 4CH untuk Tampilan Multi-Kamera dan Peralihan Kamera

Alih-alih menghubungkan beberapa kamera secara langsung ke perangkat kontrol terpisah, pengontrol menyediakan 4 input kamera dalam satu unit ringkas, memungkinkan tampilan kamera berbeda untuk dipilih dan ditampilkan melalui monitor kendaraan. Sistem ini mendukung empat kamera kendaraan CVBS dan dapat secara otomatis membagi atau mengganti tampilan video sesuai dengan mode pengoperasian yang dipilih. Setiap kamera dapat dipicu secara terpisah, sementara sistem dapat secara otomatis menampilkan kamera terkait dalam layar penuh ketika sinyal pemicu diaktifkan.  Setiap saluran mendukung pengaturan cermin/gambar normal independen, sehingga sistem ini cocok untuk berbagai posisi pemasangan kamera. Setelah sinyal pemicu dibatalkan, sistem dapat menunda pengembalian gambar selama kurang lebih 2 detik sebelum kembali ke kondisi tampilan sebelumnya. Hal ini membuat produk ini cocok untuk peralihan kamera kendaraan, sistem kamera tampak belakang, pemantauan multi-kamera, dan sistem video kendaraan komersial.

Fitur Produk

1. Masukan Multi-Kamera 4CH

Pengontrol mendukung empat input kamera CVBS, memungkinkan beberapa kamera kendaraan diintegrasikan ke dalam satu sistem pemantauan video.

Itu dapat dihubungkan dengan:

• Kamera depan
• Kamera tampak belakang
• Kamera sisi kiri
• Kamera sisi kanan

Hal ini membuatnya cocok untuk sistem pemantauan kendaraan 4 kamera.

2. Peralihan Kamera Otomatis

Ketika sinyal pemicu diaktifkan, kamera yang bersangkutan dapat secara otomatis beralih ke tampilan layar penuh.

Fungsi ini berguna untuk aplikasi seperti:

• Aktivasi kamera terbalik
• Pemantauan sinyal belok
• Aktivasi kamera samping
• Pemantauan pintu atau kendaraan khusus

3. Kontrol Pemicu Individu

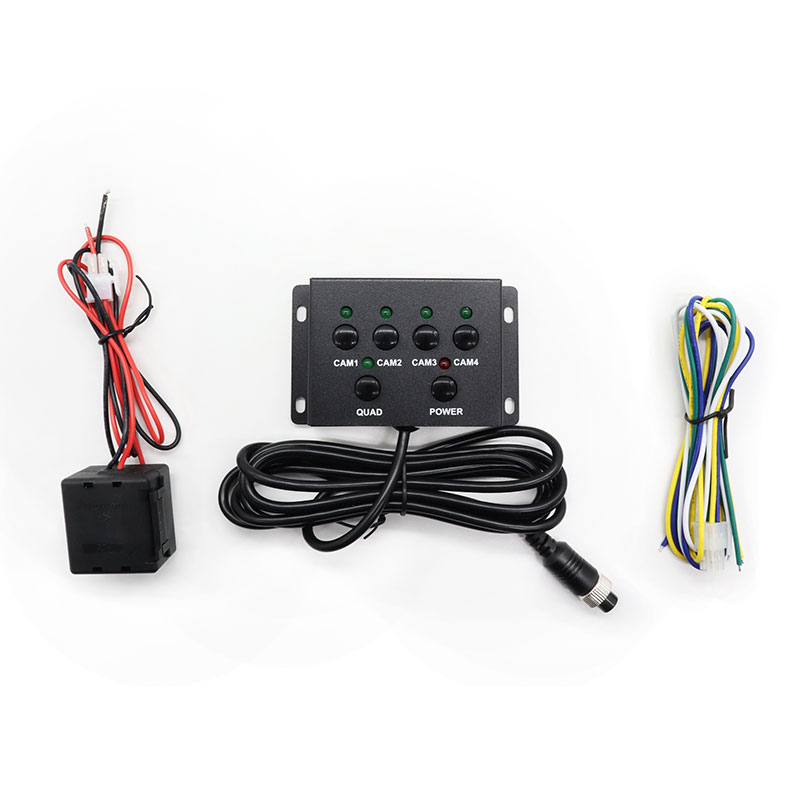

Setiap kamera dapat dipicu secara terpisah. Pengguna dapat memilih salah satu dari empat saluran kamera melalui kabel pemicu atau operasi manual, memberikan kontrol fleksibel untuk konfigurasi kendaraan yang berbeda.

4. Prioritas Kamera yang Dapat Dikonfigurasi

Sistem mendukung pengaturan prioritas tampilan untuk: CAM1 / CAM2 / CAM3 / CAM4. Hal ini memungkinkan penginstal menentukan kamera mana yang harus diprioritaskan ketika beberapa sinyal pemicu diterima.

5. Beberapa Opsi Konektor Video

Output video tersedia melalui: Konektor Penerbangan RCA / 4P. Hal ini memberikan fleksibilitas untuk integrasi dengan monitor kendaraan dan sistem kabel kamera yang berbeda.

Parameter Produk

Jenis Produk: Kotak Kontrol Video Kendaraan D1 4CH

Masukan Kamera: CVBS 4CH

Pilihan Kamera: Pemicu Individu / Seleksi Manual

Menampilkan: Peralihan Otomatis Layar Penuh

Prioritas Tampilan: CAM1 / CAM2 / CAM3 / CAM4

Pengaturan Gambar: Biasa / Cermin

Fungsi Pemicu: Pemicu Kamera Individu

Penundaan Pengembalian Pemicu: Kira-kira. 2 Detik

Format Video: PAL/NTSC

suara: Keluaran Audio Didukung

Keluaran Daya: 12V untuk Kamera dan LCD

Tegangan Kerja: 9V–32V

Perlindungan: Perlindungan Tegangan Tinggi / Tegangan Rendah / Kelebihan Beban

Konektor Keluaran Video: Penerbangan RCA / 4P

Dimensi: 155×87×32mm

Skenario Aplikasi

1. Sistem Kamera Truk

Pengontrol dapat menghubungkan beberapa kamera ke sistem kamera truk, termasuk kamera depan, belakang, dan samping.

2. Pemantauan Kendaraan Komersial

Cocok untuk sistem pemantauan video kendaraan komersial di mana beberapa kamera perlu dihubungkan ke satu tampilan kendaraan.

Aplikasi dapat mencakup:

• Truk pengiriman
• Kendaraan logistik
• Kendaraan dinas
• Kendaraan utilitas
• Van komersial
• Sistem Kamera Bus

Pengontrol video 4CH dapat diintegrasikan ke dalam sistem kamera bus untuk pemantauan depan, belakang dan samping.

3. Kendaraan Konstruksi

Cocok untuk konstruksi dan kendaraan khusus yang memerlukan banyak pandangan kamera di sekitar kendaraan.

Contohnya meliputi:

• Truk sampah
• Truk pengaduk beton
• Ekskavator
• Pemuat beroda
• Kendaraan tujuan khusus
• Sistem Kamera Tampak Belakang

Pengontrol dapat digunakan sebagai pengontrol kamera cadangan untuk secara otomatis menampilkan kamera belakang ketika pemicu mundur diaktifkan.

4. Sistem Pemantauan Multi-Kamera

Untuk kendaraan yang memerlukan berbagai sudut pandang, pengontrol video multi-kamera menyediakan peralihan kamera terpusat dan manajemen tampilan.

Konfigurasi Kamera Kendaraan pada umumnya

Sistem Kendaraan 4 Kamera Khas:

• CAM1 → Kamera Tampak Depan
• CAM2 → Tampak Belakang / Kamera Cadangan
• CAM3 → Kamera Tampak Sisi Kiri
• CAM4 → Kamera Tampak Sisi Kanan

Kontrol:

Kawat Pemicu / Pemilihan Manual

Menampilkan: Peralihan Layar Penuh Otomatis

Gambar: Normal / Cermin Dapat Dipilih

Video: CVBS

Kekuatan: 9–32V

Pertanyaan Umum

Q1: Berapa banyak kamera yang dapat didukung kotak kontrol video ini?

Pengontrol mendukung 4 input kamera CVBS.

Q2: Bisakah setiap kamera dipicu secara terpisah?

Ya. Setiap kamera dapat dipicu secara individual melalui kabel pemicu.

Q3: Dapatkah kamera secara otomatis ditampilkan dalam layar penuh?

Ya. Ketika sinyal pemicu yang sesuai diaktifkan, kamera yang dipilih dapat secara otomatis beralih ke tampilan layar penuh.

Q4: Bisakah saya memilih kamera secara manual?

Ya. Salah satu dari empat saluran kamera dapat dipilih melalui fungsi kontrol.

Q5: Bisakah setiap kamera menggunakan pengaturan cermin yang berbeda?

Ya. Setiap saluran mendukung pengaturan gambar normal atau cermin independen.

Q6: Kendaraan apa yang dapat menggunakan pengontrol ini?

Dapat digunakan untuk truk, bus, kendaraan komersial, kendaraan konstruksi, kendaraan khusus, dan sistem kamera armada.

Q7: Apakah ini mendukung kendaraan 24V?

Ya. Tegangan kerjanya adalah 9–32V, sehingga cocok untuk aplikasi kendaraan 12V dan 24V.

Q8: Apakah pengontrol mendukung PAL dan NTSC?

Ya. Format video PAL dan NTSC didukung.

Q9: Apakah ini mendukung audio?

Ya. Pengontrol mendukung output audio.

Q10: Apa yang terjadi setelah trigger dibatalkan?

Setelah pemicu dibatalkan, gambar dapat bertahan selama kurang lebih 2 detik sebelum kembali ke kondisi tampilan sebelumnya.
